Источники бесперебойного питания Newave серии PowerWave 33 S2 60-80-100-120-160-200-250-300-400-500 кВА
Трехфазный вход и трехфазный выход
60-80-100 кВА — с батарейными отсеками BAT-ENC A и BAT-ENC B для внутренней установки аккумуляторных батарей
Трехфазные ИБП с двойным преобразованием энергии (on-line) серии PowerWave 33 S2 производства швейцарской компании Newave, обеспечивают максимальную защиту и наивысшее качество электропитания нагрузки в соответствии с классом VFI-SS-111 стандарта IEC 62040-3.
Серия ИБП PowerWave 33 S2 появилась после ряда конструктивно-технологических усовершенствований серии ИБП PowerWave 33. Одно из изменений коснулось самого теплонагруженного элемента преобразователя - дросселей, повысив их показатели эффективности. Благодаря модификации, обновленная серия ИБП PowerWave 33 S2 приобрела уникальные параметры:
— до 96 % КПД в режиме двойного преобразования
— выходной коэффициент мощности = 1
PowerWave 33 S2 производятся по инновационной технологии на IGBT-транзисторах, обеспечивающей близкий к единице входной коэффициент мощности.
ИБП серии PowerWave 33 S2 предназначены для защиты любых видов нагрузки: компьютерных систем большой мощности, крупных центров обработки данных, промышленных систем автоматизации технологических процессов и ответственного промышленного оборудования.
 |
 |
 |
 |
 |

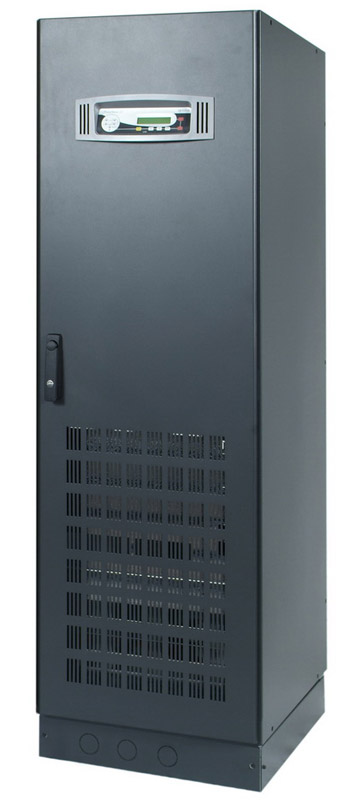

ИБП PowerWave 33 S2
60-80-100 |

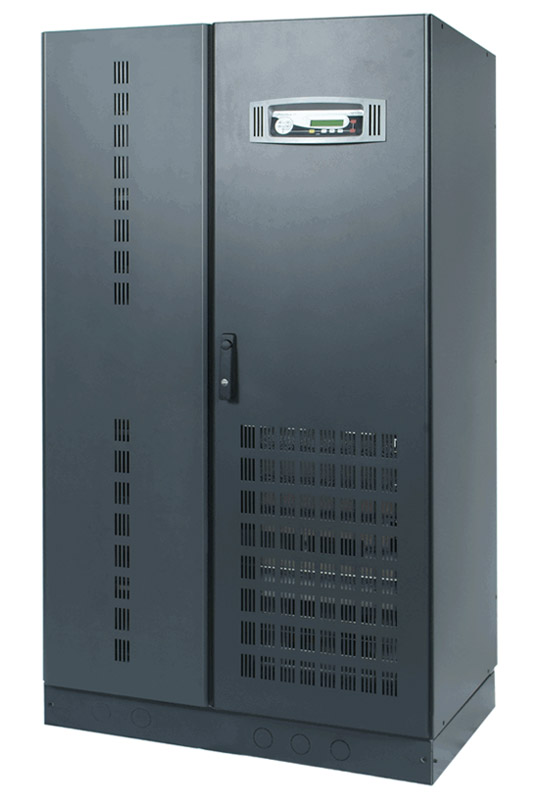

ИБП PowerWave 33 S2
60-80-100 BAT-ENC A |

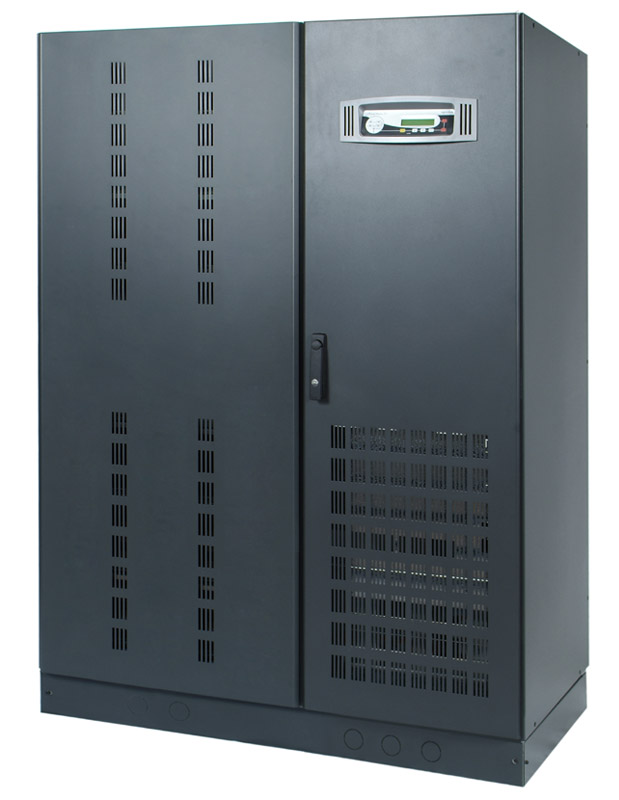

ИБП PowerWave 33 S2
60-80-100 BAT-ENC B |

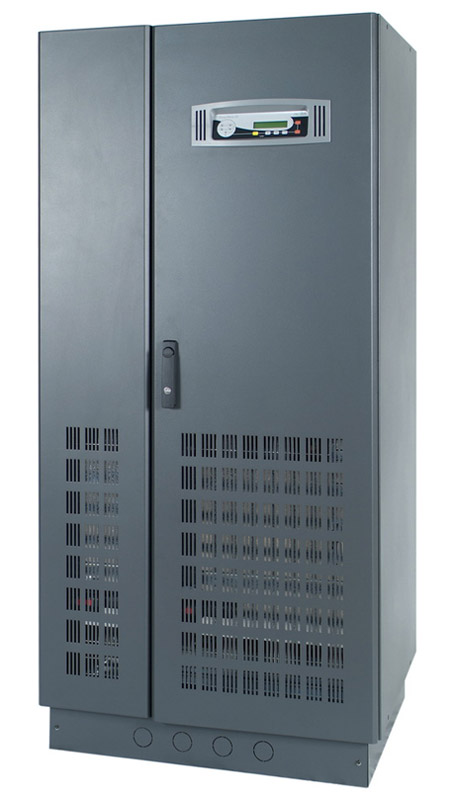

ИБП PowerWave 33 S2
120-160-200-250-300 |

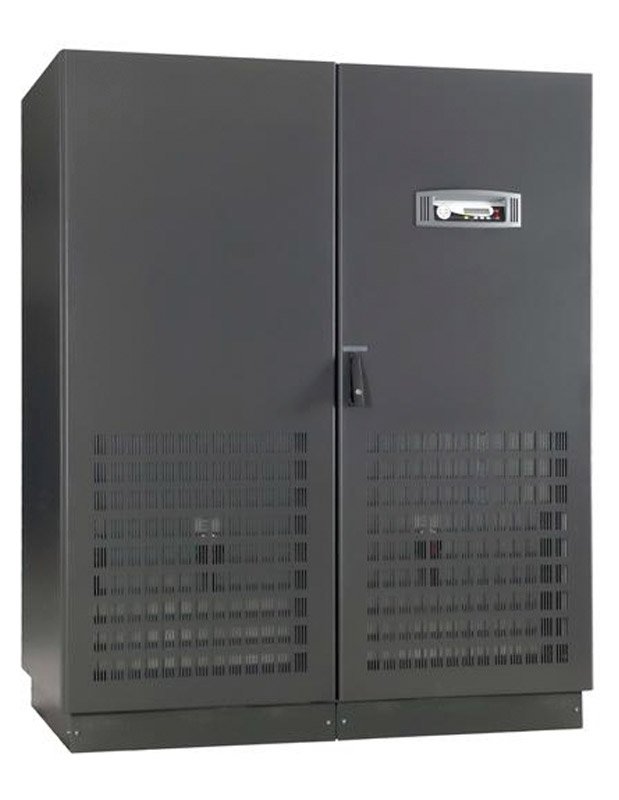

ИБП PowerWave 33 S2
400-500 |
Особенности ИБП PowerWave 33 S2
— Высокий КПД 96% в своем классе, что означает низкие эксплуатационные расходы
— Минимальная занимаемая площадь (0,41 кв.м для 100 кВА, 0,64 кв.м для 200 кВА)
— Входной коэффициент мощности 0,99
— Коэффициент нелинейных искажений входного тока <3,5% и КПД 99% в экономичном режиме
— Зарядное устройство с минимальным значением пульсации увеличивает срок службы батарей
— Широкий диапазон изменения частоты питающей сети (35–70 Гц)
— Широкий диапазон изменения напряжения питающей сети (-23%…+15%) при 100% нагрузке
— Расширенный набор коммуникационных портов
— Параллельное подключение до 10 ИБП
— Возможность установки внутренних аккумуляторных батарей для ИБП от 60 до 100 кВА
— Русскоязычный графический ЖК-дисплей с расширенными возможностями управления и отображения входных и выходных параметров
— Питание нагрузки с коэффициентом мощности от 0.9 емкостной (Blade-сервер) до 0,9 индуктивной без снижения мощности
Технические характеристики ИБП PowerWave 33 S2 60–200 кВА
|
Модель ИБП |
PowerWave 33 S2 60-200 kВА (3-фазный вход и 3-фазный выход) |
PowerWave 33
60 |
PowerWave 33
80 |
PowerWave 33
100 |
PowerWave 33
120 |
PowerWave 33
160 |
PowerWave 33
200 |
|
Вых. мощность, кВА/кВт |
60/60 |
80/80 |
100/100 |
120/120 |
160/160 |
200/200 |
|
Вых. коэффициент мощности |
1 |
|
Конструктивное исполнение |
моноблок |
|
Уровень акустического шума, дБА/1м, не более |
65 |
65 |
65 |
69 |
69 |
69 |
|
Топология |
On-line, двойное преобразование, VFI-SS-111,
со статическим и ручным байпасом |
|
КПД, %, при нагрузке 100/75/50/25 %, не менее |
95/95,5/96/95,5 |
|
КПД, %, в экономичном режиме при нагрузке 100%, не менее |
99 |
|
Вход |
|
Входное напряжение, В |
3x380/220 В или 3x400/230 В или 3x415/240 В |
|
Диапазон входного напряжения, % |
Нагрузка <100% (-23%, +15%), <80% (-30%, +15%), <60% (-40%, +15%) |
|
Входная частота, Гц |
35–70 Гц |
|
Входной коэф. мощности |
0,99 |
|
Входной коэф. нелинейных искажений THDI, % |
3,5% |
|
Пусковой ток |
Мягкий пуск |
|
Выход |
|
Выходное напряжение, В |
3x380/220 В или 3x400/230 В или 3x415/240 В |
|
Нестабильность вых. напряжения, %, не более |
±1% (линейная нагрузка);
±4% (динамическая нагрузка сброс, наброс 0–100%, 100–0%) |
|
КНИ выходного напряжения, % |
<2% (линейная нагрузка); <3% (нелинейная нагрузка) |
|
Выходная частота, Гц |
50/60 Гц |
|
Нестабильность вых. частоты, % (Hz) |
±0,1% (собственная частота, кварцевый генератор);
±4% (синхронизация с сетью) |
|
Крест-фактор |
3:1 |
|
Перегрузочная способность, % |
125% / 10 мин., 150% / 60 сек. |
|
Коммуникация |
|
Коммуникационные интерфейсы |
русскоязычный ЖК-дисплей, RS-232, Порт — открытый коллектор (сухие контакты) |
|
Коммуникационные интерфейсы, опционно |
RS485, SNMP Плата/адаптер, Модем/GSM |
|
Окружающая среда |
|
Окружающая рабочая температура, °С |
0…+40 °С
для батарей рекомендуется +20…+25 °С |
|
Температура хранения, °С |
-25…+70 °С |
|
Рабочая высота над уровнем моря, м |
до 1000 без падения мощности, 3300 максимум |
|
Стандарты |
|
Исполнение корпуса |
IP 20 |
|
Безопасность |
IEC/EN 62040-1-1; IEC/EN 60950-1 |
|
ЭМС |
IEC/EN 62040-2 class A; IEC/EN 61000-6-2 ; IEC/EN 61000-4 |
|
Габариты и вес |
|
Габариты, ШхВхГ, мм |
550 х 1820 х 750 |
850 х 1820 х 750 |
|
Габариты с батарейным отсеком, ШхВхГ, мм |
BAT-ENC A: 970х1820х750;
BAT-ENC B: 1180х1820х750 |
— |
|
Максимальный вес без батарей, кг |
230 |
240 |
245 |
280 |
290 |
310 |
|
Максимальный вес с батареями, BAT-ENC A / BAT-ENC B, кг |
1140 / 1590 |
1150 / 1600 |
1175 / 1625 |
— |
— |
— |
|
Аккумуляторная батарея |
|
Максимальный зарядный ток, А |
25 |
50 |
Время автономной работы со встроенными батареями,
BAT-ENC A / BAT-ENC B, мин. |
13 / 22 |
10 / 15 |
7 / 12 |
— |
— |
— |
|
Тип батарей |
Встроенные, необслуживаемые, свинцово-кислотные |
|
Модель ИБП |
PowerWave 33
60 |
PowerWave 33
80 |
PowerWave 33
100 |
PowerWave 33
120 |
PowerWave 33
160 |
PowerWave 33
200 |
|
PowerWave 33 S2 60-200 kВА (3-фазный вход и 3-фазный выход) |
Технические характеристики ИБП PowerWave 33 S2 250–300 кВА
|
Модель ИБП |
PowerWave 33 S2 250–300 kВА (3-фазный вход и 3-фазный выход) |
PowerWave 33
250 |
PowerWave 33
300 |
|
Вых. мощность, кВА/кВт
|
250/250 |
300/300 |
|
Вых. коэффициент мощности
|
1 |
|
Конструктивное исполнение
|
моноблок |
|
Уровень акустического шума
дБА/1м, не более
|
< 71 |
|
Топология
|
On-line, двойное преобразование, VFI-SS-111, со статическим и ручным байпасом |
|
КПД, %, при нагрузке 100/75/ 50/25
%, не менее
|
95/95,5/96/95,5 |
|
КПД, %, в экономичном режиме
при нагрузке 100%, не менее
|
99 |
|
Вход
|
|
|
Входное напряжение, В
|
3x380/220 В или 3x400/230 В или 3x415/240 В |
|
Диапазон входного напряжения, %
|
Нагрузка <100% (-23%,+15%), <80% (-30%,+15%), <60% (-40%,+15%) |
|
Входная частота, Гц
|
35-70 Гц |
|
Входной коэф. мощности
|
0,99 |
|
Входной коэф. нелинейных
искажений THDI, %
|
<3,5 % |
|
Пусковой ток
|
Мягкий пуск |
|
Выход
|
|
|
Выходное напряжение, В
|
3x380/220 В или 3x400/230 В или 3x415/240 В |
|
Нестабильность вых. напряжения,
%, не более
|
± 1 % (линейная нагрузка);
± 4 % (динамическая нагрузка сброс, наброс 0-100%, 100-0%) |
|
КНИ выходного напряжения, %
|
< 2 % (линейная нагрузка);
< 3 % (нелинейная нагрузка) |
|
Выходная частота, Гц
|
50/60 Гц |
|
Нестабильность вых. частоты, %
(Hz)
|
± 0,1% (собственная частота, кварцевый генератор); ± 4% (синхронизация с сетью) |
|
Крест-фактор
|
3:1 |
|
Перегрузочная способность, %
|
125% / 10 мин., 150% / 60 сек |
|
Коммуникация
|
|
|
Коммуникационные интерфейсы
|
русскоязычный ЖК-дисплей, RS-232, Порт - открытый коллектор (сухие контакты) |
|
Коммуникационные интерфейсы
|
RS485 (опция), SNMP Плата/адаптер (опция), Модем/GSM (опция) |
|
Окружающая среда
|
|
|
Окружающая рабочая
температура, °С
|
0…+40 °С |
|
для батарей рекомендуется +20…+25 °С |
|
Температура хранения, °С
|
-25…+70 °С |
|
Рабочая высота над уровнем
моря, м
|
до 1000 без падения мощности,
3300 максимум |
|
Стандарты
|
|
|
Исполнение корпуса
|
IP 20 |
|
Безопасность
|
IEC/EN 62040-1-1; IEC/EN 60950-1 |
|
ЭМС
|
IEC /EN 62040-2 class A; IEC / EN 61000-6-2 ; IEC / EN 61000-4 |
|
Габариты и вес
|
|
|
Габариты, (Ш х В х Г), мм
|
1100 х 1920 х 750 |
1100 х 1920 х 750 |
|
Максимальный вес, кг
|
390 |
410 |
|
Аккумуляторная батарея
|
|
|
Максимальный зарядный ток, А
|
60А |
|
Тип батарей
|
Необслуживаемые, свинцово-кислотные |
|
Модель ИБП |
PowerWave 33
250 |
PowerWave 33
300 |
|
PowerWave 33 S2 250–300 kВА (3-фазный вход и 3-фазный выход) |
Технические характеристики ИБП PowerWave 33 S2 400–500 кВА
|
Модель ИБП |
PowerWave 33 S2 400 - 500 kВА (3-фазный вход и 3-фазный выход) |
|
PowerWave 33 S2 400 |
PowerWave 33 S2 500 |
|
Вых. мощность, кВА/кВт |
400/400 |
500/500 |
|
Вых. коэффициент мощности |
1 |
|
Конструктивное исполнение |
моноблок |
|
Уровень акустического шума дБА/1м, не более |
< 71 |
|
Топология |
On-line, двойное преобразование, VFI-SS-111, со статическим и ручным байпасом |
|
КПД, %, при нагрузке 100/75/ 50/25 %, не менее |
95 / 95,5 / 96 / 95,5 |
|
КПД, %, в экономичном режиме при нагрузке 100%, не менее |
98 |
|
Вход |
|
Входное напряжение, В |
3x380/220 В или 3x400/230 В или 3x415/240 В |
|
Диапазон входного напряжения, % |
Нагрузка <100% (-23%,+15%), <80% (-30%,+15%), <60% (-40%,+15%) |
|
Входная частота, Гц |
35-70 Гц |
|
Входной коэф. мощности, |
0,99 |
|
Входной коэф. нелинейных искажений THDI, % |
<3,5 % |
|
Пусковой ток |
Мягкий пуск |
|
Выход |
|
Выходное напряжение, В |
3x380/220 В или 3x400/230 В или 3x415/240 В |
|
Нестабильность вых. напряжения, %, не более |
± 1 % (линейная нагрузка);
± 4 % (динамическая нагрузка сброс, наброс 0-100%, 100-0%) |
|
КНИ выходного напряжения, % |
< 2 % (линейная нагрузка);
< 3 % (нелинейная нагрузка) |
|
Выходная частота, Гц |
50/60 Гц |
|
Нестабильность вых. частоты, % (Hz) |
± 0,1% (собственная частота, кварцевый генератор); ± 4% (синхронизация с сетью) |
|
Крест-фактор |
3:1 |
|
Перегрузочная способность, % |
125% / 10 мин., 150% / 60 сек |
|
Коммуникация |
|
Коммуникационные интерфейсы |
ЖК-дисплей, RS-232, USB, Порт - открытый коллектор (сухие контакты) |
|
Коммуникационные интерфейсы |
RS485 (опция), SNMP Плата/адаптер (опция), Модем/GSM (опция) |
|
Окружающая среда |
|
Окружающая рабочая температура, °С |
0…+40 °С |
|
для батарей рекомендуется +20…+25 °С |
|
Температура хранения, °С |
-25…+70 °С |
|
Рабочая высота над уровнем моря, м |
до 1000 без падения мощности,
3300 максимум |
|
Стандарты |
|
Исполнение корпуса |
IP 20 |
|
Безопасность |
IEC/EN 62040-1-1; IEC/EN 60950-1 |
|
ЭМС |
IEC /EN 62040-2 class A; IEC / EN 61000-6-2 ; IEC / EN 61000-4 |
|
Габариты и вес |
|
Габариты, (Ш х В х Г), мм |
1650 х 1994 х 850 |
1650 х 1994 х 850 |
|
Максимальный вес, кг |
950 |
1000 |
|
Аккумуляторная батарея |
|
Максимальный зарядный ток, А |
100А |
|
Тип батарей |
Необслуживаемые, свинцово-кислотные |
|
Модель ИБП |
PowerWave 33 S2 400 |
PowerWave 33 S2 500 |
|
PowerWave 33 S2 400 - 500 kВА (3-фазный вход и 3-фазный выход) |
|
