Источники бесперебойного питания Newave серии PowerValue 33 7.5-10-15-20-30-40 кВА
Трехфазный вход и трехфазный выход
Три типа корпуса со встроенными аккумуляторными батареями
On-line ИБП PowerValue производства швейцарской фирмы NEWAVE — высокоэффективный источник бесперебойного питания третьего поколения с двойным преобразованием.
Серия ИБП PowerValue была разработана с применением наилучших схемотехнических и конструктивных решений для достижения оптимальных технических характеристик с минимальной стоимостью при простоте и удобстве эксплуатации.
ИБП предназначен для питания и защиты серверных средних размеров, сетей, телекоммуникационного оборудования, промышленных систем автоматизации и групп рабочих станций, где не требуется применение резервируемых или наращиваемых систем питания.
 |
 |
 |
|

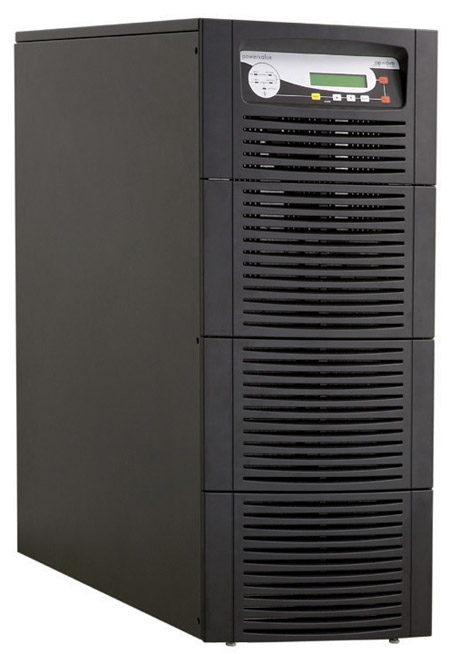

Кабинет А |

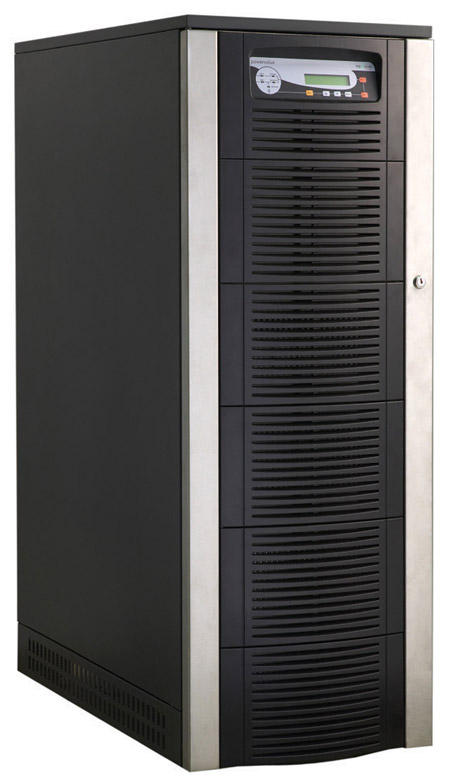

Кабинет B |

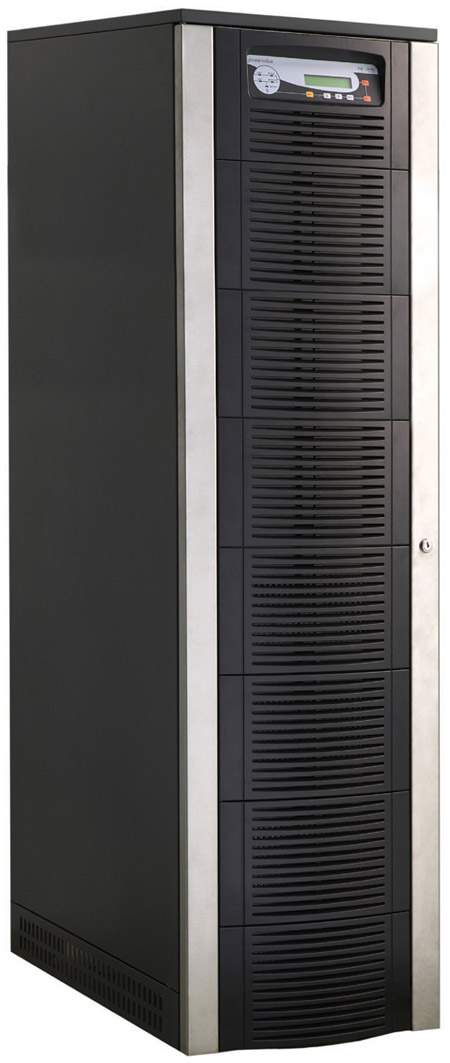

Кабинет C |
Особенности ИБП PowerValue 33
— Компактный дизайн с минимальной требуемой площадью
— Три типа корпуса со встроенными аккумуляторными батареями для оптимального подбора времени автономной работы
— Коэффициент мощности 0,98
— Графический ЖК-дисплей с расширенными возможностями управления и отображения входных и выходных параметров
— Высокий показатель КПД
— Встроенный электронный и механический (ручной) байпасы — повышают надежность работы и удобство обслуживания
— Возможность подключения выпрямителя и электронного автоматического байпаса от двух разных питающих фидеров
— Высокая перегрузочная способность
— Возможность увеличения времени автономной работы за счет подключения внешних аккумуляторных батарей
Технические характеристики ИБП PowerValue 33
|
Серия ИБП |
PowerValue 7.5–20 кВА (3-фазный вход и 3-фазный выход) |
|
PowerValue 7,5(33) |
PowerValue 10(33) |
PowerValue
15(33) |
PowerValue 20(33) |
PowerValue 30(33) |
PowerValue 40(33) |
|
Тип корпуса (кабинет) |
A |
B |
A |
B |
A |
B |
C |
B |
C |
B |
C |
B |
C |
|
Вых. мощность, кВА |
7,5 |
10 |
15 |
20 |
30 |
40 |
|
Вых. коэффициент мощности |
0,8 |
|
Конструктивное исполнение |
моноблок |
|
Уровень акустического шума при 100% / 50% нагрузке, дБА/1м |
50/48 |
50/48 |
53/49 |
53/49 |
59/51 |
63/53 |
|
Топология |
On-line, двойное преобразование, VFI-SS-III,
со статическим и ручным байпасом |
|
КПД, %, при нагрузке 100/75/50/25 %, не менее |
93/93/
91.5/88.5 |
93/93/
91.5/88.5 |
93.5/93.5/
92/89.5 |
94/94/
92/90 |
94/94/
92.5/91 |
94/94/
92.5/91 |
|
КПД, %, в экономичном режиме при нагрузке 100%, не менее |
98 |
|
Вход |
|
Входное напряжение, В |
3x380/220 В или 3x400/230 В или 3x415/240 В |
|
Диапазон входного напряжения, % |
Нагрузка <100% (-23%, +15%),
<80% (-30%, +15%), <60% (-40%, +15%) |
|
Входная частота, Гц |
35–70 Гц |
|
Входной коэф. мощности |
0,95 (0,98 — опция) |
|
Входной коэф. нелинейных искажений THDI, % |
<25% (7–9% опция с дополнительным фильтром) |
|
Пусковой ток |
Мягкий пуск |
|
Выход |
|
Выходное напряжение, В |
3x380/220 В или 3x400/230 В или 3x415/240 В |
|
Нестабильность вых. напряжения, %, не более |
±1% (линейная нагрузка);
±4% (динамическая нагрузка сброс, наброс 0–100%, 100–0%) |
|
КНИ выходного напряжения, % |
<2% (линейная нагрузка); <3% (нелинейная нагрузка) |
|
Выходная частота, Гц |
50/60 Гц |
|
Нестабильность вых. частоты, % (Hz) |
±0,1% (собственная частота, кварцевый генератор);
±4% (синхронизация с сетью) |
|
Крест-фактор |
3:1 |
|
Перегрузочная способность, % |
125% / 10 мин., 150% / 60 сек. |
|
Коммуникация |
|
Коммуникационные интерфейсы |
ЖК-дисплей, RS-232, Порт — открытый коллектор (сухие контакты) |
|
Коммуникационные интерфейсы, опционно |
SNMP Плата/адаптер |
|
Окружающая среда |
|
Окружающая рабочая температура, °С |
0…+40 °С
для батарей рекомендуется +20…+25 °С |
|
Температура хранения, °С |
-25…+70 °С |
|
Рабочая высота над уровнем моря, м |
до 1000 без падения мощности, 3000 максимум |
|
Стандарты |
|
Исполнение корпуса |
IP 20 |
|
Безопасность |
IEC/EN 62040-1-1; IEC/EN 60950-1 |
|
ЭМС |
IEC/EN 62040-2 class A; IEC/EN 61000-6-2 ; IEC/EN 61000-4 |
|
Габариты и вес |
|
Габариты, ШхВхГ, мм |
кабинет А: 340 х 820 х 800;
кабинет B: 450 x 1250 x 860;
кабинет C: 550 x 1650 x 890 |
|
Максимальный вес без батарей, кг |
кабинет А: 75; кабинет B: 154; кабинет C: 204 |
|
Аккумуляторная батарея |
|
Максимальный зарядный ток, А |
6 А (12 А опция) |
|
Тип батарей |
Встроенные, необслуживаемые, свинцово-кислотные |
|
Максимальная батарейная конфигурация встроенная, шт×емкость, А∙ч |
50×
7 |
3×
40×7 |
50×
7 |
3×
42×7 |
50×
7 |
3×
46×7 |
2×
36×26 |
3×
48×7 |
2×
40×26 |
3×
48×7 |
2×
40×26 |
3×
48×7 |
2×
40×26 |
|
Время автономной работы (коэффициент мощности 0,8), мин. |
18 |
60 |
13 |
45 |
8 |
30 |
60 |
20 |
60 |
12 |
35 |
8 |
22 |
|
Тип корпуса (кабинет) |
A |
B |
A |
B |
A |
B |
C |
B |
C |
B |
C |
B |
C |
|
Серия ИБП |
PowerValue 7,5(33) |
PowerValue 10(33) |
PowerValue
15(33) |
PowerValue 20(33) |
PowerValue 30(33) |
PowerValue 40(33) |
|
PowerValue 7.5–20 кВА (3-фазный вход и 3-фазный выход) |
|
