Источники бесперебойного питания Newave серии PowerScale 33 10-15-20-25-30-40-50 кВА
On-line ИБП PowerScale производства швейцарской компании NEWAVE – высокоэффективный источник бесперебойного питания последнего поколения с двойным преобразованием.
Серия ИБП PowerScale была разработана с применением наилучших схемотехнических и конструктивных решений для достижения оптимальных технических характеристик с минимальной стоимостью при простоте и удобстве эксплуатации. Предназначен для питания и защиты серверных средних размеров, сетей, телекоммуникационного оборудования, промышленных систем автоматизации и групп рабочих станций.
 |

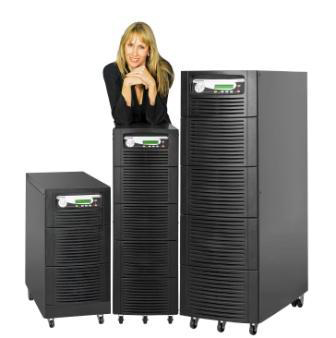

ИБП PowerScale 33
|
Особенности ИБП PowerScale 33
— Выходной коэффициент мощности = 0,9
— Лучшая в своем классе компактность (10 кВА = 0,24 м2, 50 кВА = 0,40 м2)
— Входной коэффициент мощности PF = 0,99
— Русскоязычный графический ЖК-дисплей с расширенными возможностями управления и отображения входных и выходных параметров
— КПД до 95,5% в режиме двойного преобразования и до 99% в эко- режиме
— Зарядка батарей без пульсации увеличивает срок службы батарей
— Широкий диапазон входного напряжения (–23%/+15%) при полной нагрузке
— Включение до 20 модулей в параллель
— Возможность увеличения времени автономной работы за счет подключения внешних аккумуляторных батарей
Технические характеристики ИБП PowerScale 33 (10-25 kВА)
|
Модель ИБП
|
PowerScale 10-25 kВА (3-фазный вход и 3-фазный выход) |
PowerScale 10(33)
|
PowerScale 15(33) |
PowerScale 20(33) |
PowerScale 15(33) |
|
А |
В |
А |
В |
А |
В |
А |
C |
|
Вых. мощность, кВА
|
10 |
15 |
20 |
25 |
|
Вых. коэффициент мощности
|
0,9 |
|
Конструктивное исполнение
|
моноблок |
|
Уровень акустического шума при 100%/50% нагрузке дБА/1м
|
55/49 |
57/49 |
|
Топология
|
On-line, двойное преобразование, VFI-SS-III, со статическим и ручным байпасом |
|
КПД, %, при нагрузке 100/75/ 50/25 %, не менее
|
95.5 / 95.5 / 95.0 / 94.5 |
|
КПД, %, в экономичном режиме при нагрузке 100%, не менее
|
До 99.0 |
|
Возможность параллельной работы
|
до 20 ИБП |
|
Вход
|
|
|
Входное напряжение, В
|
3x380/220 В или 3x400/230 В или 3x415/240 В |
|
Диапазон входного напряжения, %
|
Нагрузка <100% (-23%,+15%), <80% (-30%,+15%), <60% (-40%,+15%) |
|
Входная частота, Гц
|
35-70 Гц |
|
Входной коэф. мощности,
|
0,99 |
|
Входной коэф. нелинейных искажений THDI, %
|
<3 % |
|
Пусковой ток
|
Мягкий пуск |
|
Выход
|
|
|
Выходное напряжение, В
|
3x380/220 В или 3x400/230 В или 3x415/240 В |
|
Нестабильность вых. напряжения, %, не более
|
± 1 % (линейная нагрузка);
± 4 % (динамическая нагрузка - сброс, наброс 0-100%, 100-0%) |
|
КНИ выходного напряжения, %
|
< 1 % (линейная нагрузка);
< 3 % (нелинейная нагрузка) |
|
Выходная частота, Гц
|
50/60 Гц |
|
Нестабильность вых. частоты, % (Hz
|
± 0,1% (собственная частота, кварцевый генератор); ± 4% (синхронизация с сетью) |
|
Крест-фактор
|
3:1 |
|
Перегрузочная способность, %
|
125% / 10 мин., 150% / 60 сек |
|
Допустимый разбаланс нагрузки, %
|
100% (все три фазы регулируются независимо) |
|
Коммуникации
|
|
|
Коммуникационные интерфейсы
|
Русскоязычный ЖК-дисплей, RS-232, Порт - открытый коллектор (сухие контакты) |
|
Коммуникационные интерфейсы
|
SNMP Плата/адаптер (опция), USB-порт (опция) |
|
Окружающая среда
|
|
|
Окружающая рабочая температура, °С
|
0…+40 °С |
|
для батарей рекомендуется +20…+25 °С |
|
Температура хранения, °С
|
-25…+70 °С |
|
Рабочая высота над уровнем моря, м
|
до 1000 без падения мощности, 3000 максимум |
|
Стандарты
|
|
|
Исполнение корпуса
|
IP 20 |
|
Безопасность
|
IEC/EN 62040-1-1; IEC/EN 60950-1 |
|
ЭМС
|
IEC /EN 62040-2 class A; IEC / EN 61000-6-2 ; IEC / EN 61000-4 |
|
|
|
|
Габариты и вес
|
|
|
Габариты, (Ш х В х Г), мм
|
кабинет А: (345 х 720 х 710); кабинет B: (345 x 1045 x 710); кабинет C: (440 x 1420 x 910) |
|
Максимальный вес без батарей
|
кабинет А: 65 кг; кабинет B: 95 кг; кабинет C: 145 кг |
|
Аккумуляторная батарея
|
Внешняя батарея до 50 шт. аккумуляторов |
|
Максимальный зарядный ток, А
|
4 А |
|
Тип батарей
|
Необслуживаемые, свинцово-кислотные |
|
Максимальная батарейная конфигурация внутренняя,
шт х емкость
|
1х48х9 Ач |
2x48х9 Ач |
1х48х9 Ач |
2x48х9 Ач |
1х48х9 Ач |
2x48х9 Ач |
2x48х9 Ач |
1x48х28 Ач 3x48х9 Ач |
|
Время автономной работы (коэффициент мощности 0,8), мин
|
15 мин |
35 мин |
10 мин |
20 мин |
7 мин |
15 мин |
12 мин |
20 мин |
|
Модель ИБП
|
А |
В |
А |
В |
А |
В |
А |
C |
PowerScale 10(33)
|
PowerScale 15(33) |
PowerScale 20(33) |
PowerScale 15(33) |
|
PowerScale 10-25 kВА (3-фазный вход и 3-фазный выход) |
Технические характеристики ИБП PowerScale 33 (30-50 kВА)
|
Серия ИБП |
PowerScale 30-50 kВА (3-фазный вход и 3-фазный выход) |
PowerScale 30(33)
|
PowerScale 40(33) |
PowerScale 50(33) |
|
Тип корпуса (Кабинет) |
C |
C |
C |
|
Вых. мощность, кВА
|
30 |
40 |
50 |
|
Вых. коэффициент мощности
|
0,9 |
|
Конструктивное исполнение
|
моноблок |
|
Уровень акустического шума при 100%/50% нагрузке дБА/1м
|
59/50 |
|
Топология
|
On-line, двойное преобразование, VFI-SS-III, со статическим и ручным байпасом |
|
КПД, %, при нагрузке 100/75/ 50/25 %, не менее
|
95.5 / 95.5 / 95.0 / 94.5 |
|
КПД, %, в экономичном режиме при нагрузке 100%, не менее
|
До 99.0 |
|
Возможность параллельной работы
|
до 20 ИБП |
|
Вход
|
|
|
Входное напряжение, В
|
3x380/220 В или 3x400/230 В или 3x415/240 В |
|
Диапазон входного напряжения, %
|
Нагрузка <100% (-23%,+15%), <80% (-30%,+15%), <60% (-40%,+15%) |
|
Входная частота, Гц
|
35-70 Гц |
|
Входной коэф. мощности
|
0,99 |
|
Входной коэф. нелинейных искажений THDI, %
|
<3 % |
|
Пусковой ток
|
Мягкий пуск |
|
Выход
|
|
|
Выходное напряжение, В
|
3x380/220 В или 3x400/230 В или 3x415/240 В |
|
Нестабильность вых. напряжения, %, не более
|
± 1 % (линейная нагрузка);
± 4 % (динамическая нагрузка - сброс, наброс 0-100%, 100-0%) |
|
КНИ выходного напряжения, %
|
< 1 % (линейная нагрузка);
< 3 % (нелинейная нагрузка) |
|
Выходная частота, Гц
|
50/60 Гц |
|
Нестабильность вых. частоты, % (Hz)
|
± 0,1% (собственная частота, кварцевый генератор); ± 4% (синхронизация с сетью) |
|
Крест-фактор
|
3:1 |
|
Перегрузочная способность, %
|
125% / 10 мин., 150% / 60 сек |
|
Допустимый разбаланс нагрузки, %
|
100% (все три фазы регулируются независимо) |
|
Коммуникация
|
|
|
Коммуникационные интерфейсы
|
Русскоязычный ЖК-дисплей, RS-232, Порт - открытый коллектор (сухие контакты) |
|
Коммуникационные интерфейсы
|
SNMP Плата/адаптер (опция), USB-порт (опция) |
|
Окружающая среда
|
|
|
Окружающая рабочая температура, °С
|
0…+40 °С |
|
для батарей рекомендуется +20…+25 °С |
|
Температура хранения, °С
|
-25…+70 °С |
|
Рабочая высота над уровнем моря, м
|
до 1000 без падения мощности, 3000 максимум |
|
Стандарты
|
|
|
Исполнение корпуса
|
IP 20 |
|
Безопасность
|
IEC/EN 62040-1-1; IEC/EN 60950-1 |
|
ЭМС
|
IEC /EN 62040-2 class A; IEC / EN 61000-6-2 ; IEC / EN 61000-4 |
|
Габариты и вес
|
|
|
Габариты, (Ш х В х Г), мм
|
кабинет C: (440 x 1420 x 910) |
|
Максимальный вес без батарей
|
кабинет C: 145 кг |
|
Аккумуляторная батарея
|
Внешняя батарея до 50 шт. аккумуляторов |
|
Максимальный зарядный ток, А
|
6 А |
|
Тип батарей
|
Необслуживаемые, свинцово-кислотные |
|
Максимальная батарейная конфигурация внутренняя,
шт х емкость
|
1x48х28 Ач
3x48х9 Ач |
1x48х28 Ач
3x48х9 Ач |
1x48х28 Ач
3x48х9 Ач |
|
Время автономной работы (коэффициент мощности 0,8), мин
|
15 мин |
10 мин |
8 мин |
|
Серия ИБП |
C |
C |
C |
PowerScale 30(33)
|
PowerScale 40(33) |
PowerScale 50(33) |
|
PowerScale 30-50 kВА (3-фазный вход и 3-фазный выход) |
|
