Модульные источники бесперебойного питания Newave
серии DPA UPScale ST 10-20-30-40-60-80-100-120-200 кВт

Трехфазный вход и трехфазный выход
Уникальная система защиты электропитания на основе модульного принципа для вычислительных центров и непрерывных производственных процессов

Каталог ИБП DPA UPScale 10-120kw ST

Модульные ИБП с двойным преобразованием энергии (on-line) серии DPA UPScale, производства швейцарской компании Newave, главным образом предназначены для непрерывной и надежной защиты современных компьютерных систем от проблем, возникающих в электросетях. Конструктивно DPA UPScale выполнена в двух вариантах — стандартном (ST) и для размещения в 19′ rack стойку (RI) с помощью блочного каркаса (Subraсk).

Серия DPA UPScale уникальна по своим решениям. Построена на основе распределенной параллельной архитектуры (Distributed Parallel Arhiteture DPA), обеспечивающей наивысшую отказоустойчивость, непревзойденную гибкость и гарантирует минимальные эксплуатационные расходы.

DPA с использованием модулей безопасной замены (SSM) Гибкость и масштабируемость, простота наращивания мощности Низкая стоимость эксплуатации

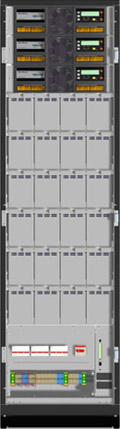

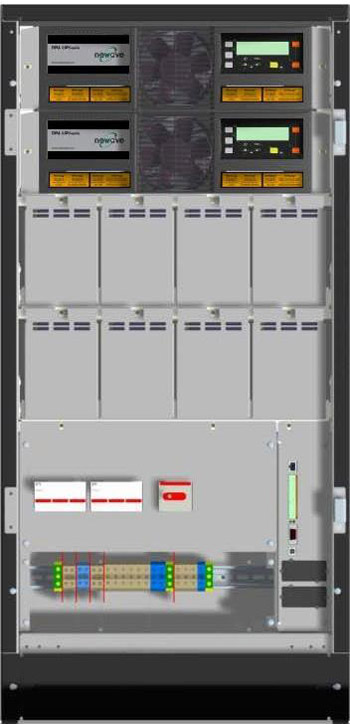

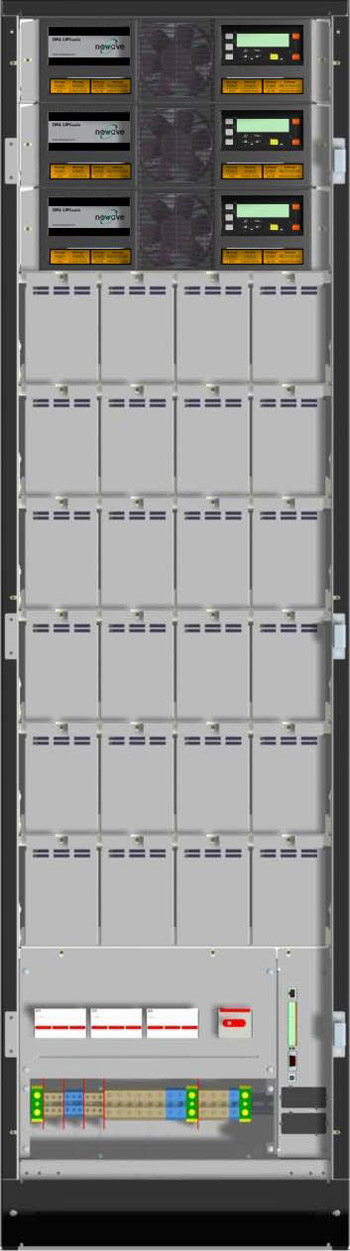

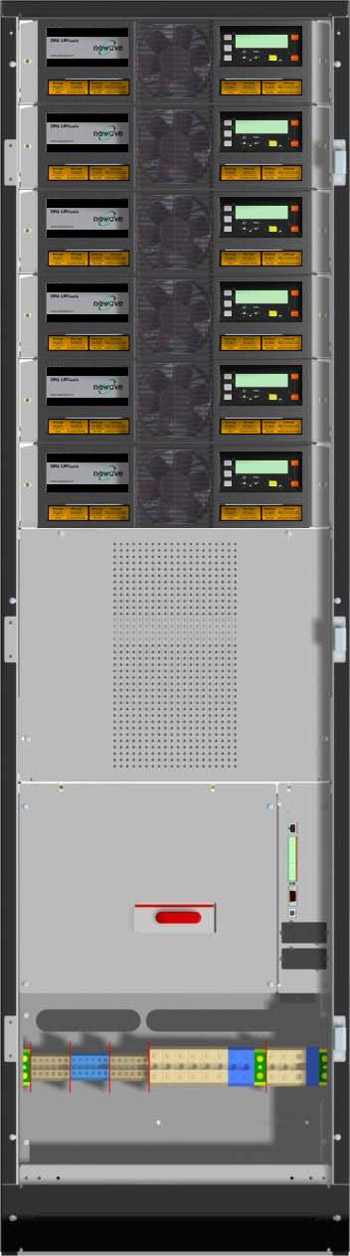

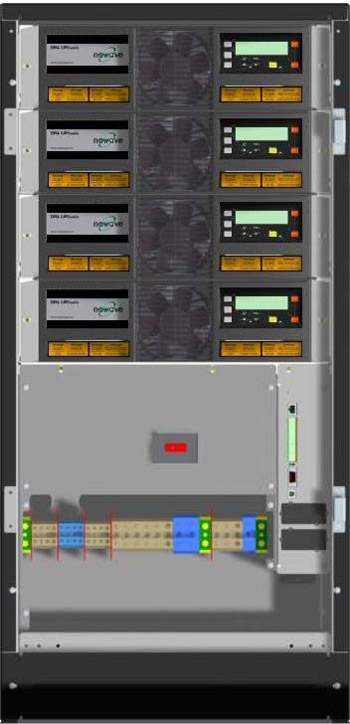

ИБП UPScale ST 40	ИБП UPScale ST 60	ИБП UPScale ST 80	ИБП UPScale ST 120

Особенности ИБП серии DPA UPScale ST

— Интеллектуальные, независимые модули
— Модули малого веса (10 кВт = 18,6 кг; 20 кВт = 21,5 кг)
— Полная совместимость с любой нагрузкой
— Высокая удельная мощность. Небольшие габариты, вес и занимаемая площадь
— Входной коэффициент мощности 0,99
— Коэффициент нелинейных искажений входного тока <3%
— Высокий КПД 95,5%
— Бестрансформаторная технология. Топология on-line двойного преобразования
— Единичный коэффициент выходной мощности (кВт=кВА)

Опции

— Защита от обратного напряжения
— Удаленный мониторинг (ПО Newavewatch), модем/Ethernet или модем/GSM
— Температурный датчик
— Внешний батарейный кабинет

Технические характеристики серии ИБП DPA UPScale ST

Стойка DPA UPScale ST	UPScale ST 40	UPScale ST 60	UPScale ST 80	UPScale ST 120
Максимальная конфигурация модулей и батарей в стойке	2 модуля (10 или 20 кВт) 2 линейки по 40х7 А∙ч	3 модуля (10 или 20 кВт) 6 линеек по 40х7 А∙ч	4 модуля (10 или 20кВт) Внешний батарейный кабинет	6 модулей (10 или 20кВт) Внешний батарейный кабинет
Вых. мощность (возможные конфигурации), кВА/кВт	10, 20, 40	10, 20, 30, 40, 60	10, 20, 30, 40, 60, 80	10, 20, 30, 40, 60, 80, 100, 120
Габариты, (ШхВхГ), мм	550 х 1135 х 770	550 х 1975 х 770	550 х 1135 х 770	550 х 1975 х 770
Максимальный вес без модулей и батарей, кг	92	173	82	133
Максимальный вес с модулями и без батарей, кг	136	238	169	263

Стойка DPA UPScale ST	UPScale ST 200
Максимальная конфигурация модулей и батарей в стойке	10 модулей (10 или 20кВт) Внешний батарейный кабинет
Вых. мощность (возможные конфигурации), кВА/кВт	10, 20, 30, 40, 60, 80, 100, 120, 140,160,180,200
Габариты, (ШхВхГ), мм	550 х 1975 х 770
Максимальный вес без модулей и батарей, кг	174
Максимальный вес с модулями и без батарей, кг	389

Модуль UPScale ST	UPScale М10		UPScale М20
Вых. мощность, кВА/кВт	10		20
Уровень акустического шума 100/50% нагр. дБА/1м, не более	55 / 49		57 / 49
Топология	On-line, двойное преобразование, VFI-SS-111, со статическим байпасом
КПД, %, при нагрузке 100/75/50/25%	95,5 / 95,5 / 95 / 94,5
КПД, %, в экономичном режиме при нагрузке 100%	98
Вход
Входное напряжение, В	3x380/220 В или 3x400/230 В или 3x415/240 В
Диапазон входного напряжения, %	Нагрузка <100% (-23%,+15%), <80% (-30%,+15%), <60% (-40%,+15%)
Входная частота, Гц	35–70 Гц
Входной коэф. мощности	0,99
Входной коэф. нелинейных искажений THDI, %	< 3%
Пусковой ток	Мягкий пуск
Выход
Выходное напряжение, В	3x380/220 В или 3x400/230 В или 3x415/240 В
Нестабильность вых. напряжения, %, не более	± 1% (линейная нагрузка); ± 4% (динамическая нагрузка сброс, наброс 0-100%, 100-0%)
КНИ выходного напряжения, %	< 1,5% (линейная нагрузка); < 3% (нелинейная нагрузка)
Выходная частота, Гц	50/60 Гц
Нестабильность вых. частоты, % (Hz)	± 0,1% (собственная частота, кварцевый генератор); ± 4% (синхронизация с сетью)
Крест-фактор	3:1
Перегрузочная способность, %	125% / 10 мин., 150% / 60 сек
Коммуникация
Коммуникационные интерфейсы	ЖК-дисплей, RS-232, USB, Порт — открытый коллектор (сухие контакты)
Коммуникационные интерфейсы, опционно	RS485, SNMP Плата/адаптер, модем/Ethernet или модем/GSM
Окружающая среда
Окружающая рабочая температура, °С	0…+40 °С для батарей рекомендуется +20…+25 °С
Температура хранения, °С	-25…+70 °С
Рабочая высота над уровнем моря, м	до 1000 без снижения мощности, 3000 максимум
Стандарты
Исполнение корпуса	IP 20
Безопасность	IEC/EN 62040-1-1; IEC/EN 60950-1
ЭМС	IEC /EN 62040-2 class A; IEC / EN 61000-6-2 ; IEC / EN 61000-4
Габариты и вес
Габариты, (ШхВхГ), мм	488 х 132 х 540
Максимальный вес без батарей, кг	18,6		21,5
Аккумуляторная батарея
Максимальный зарядный ток, А	4 А
Число батарей 12 В, подключаемых к модулю, шт (последовательно)	34–50 (20–34 при сниженной вых. мощности)		48–50 (30–48 при сниженной вых. мощности)
