Модульные источники бесперебойного питания Newave
серии Conceptpower DPA 8-200 кВт

Трехфазный вход и трехфазный выход
Уникальная система защиты электропитания на основе модульного принципа для вычислительных центров и непрерывных производственных процессов второго поколения

Каталог ИБП Conceptpower DPA

Модульные ИБП с двойным преобразованием энергии (on-line) серии Conceptpower DPA производства швейцарской компании Newave, представляет собой второе новейшее поколение интеллектуальных высокоэнергетических систем бесперебойного питания. Разработаны с учетом достижения простоты наращивания мощности в течение жизненного цикла изделия и высокой эксплуатационной надежности, за счет унифицированного, модульного построения системы с исключением общей точки отказа.

Важнейшими преимуществами, достигнутыми в серии Conceptpower DPA, стали высокая плотность энергии, высокая производительность (КПД) и отсутствие снижения активной мощности на современной нагрузке (активная мощность постоянна для нагрузок с cosφ от 0,8 с индуктивной реакцией до 0,9 с емкостной реакцией).

DPA с использованием модулей безопасной замены (SSM) Гибкость и масштабируемость, простота наращивания мощности Низкая стоимость эксплуатации Параллельная работа до 20 модулей (4 шкафа) — 800 кВт суммарной мощности

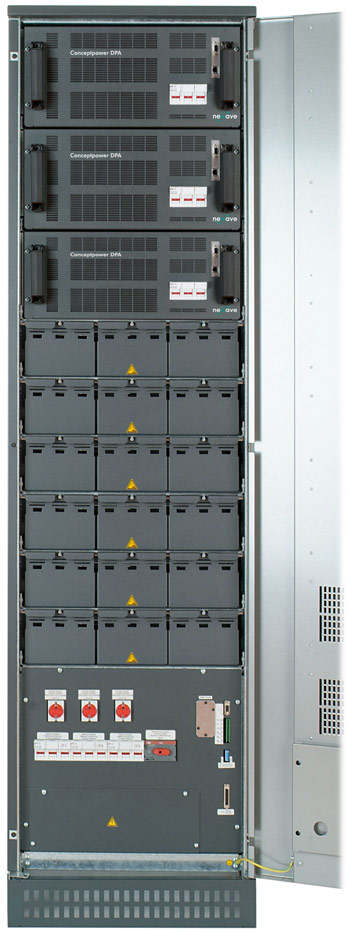

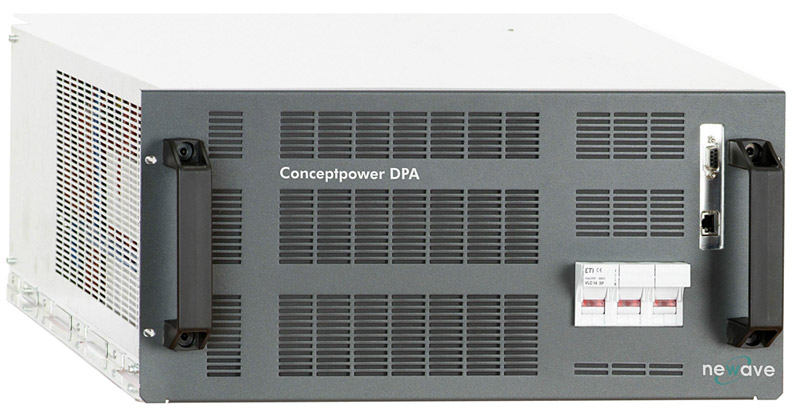

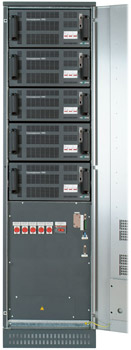

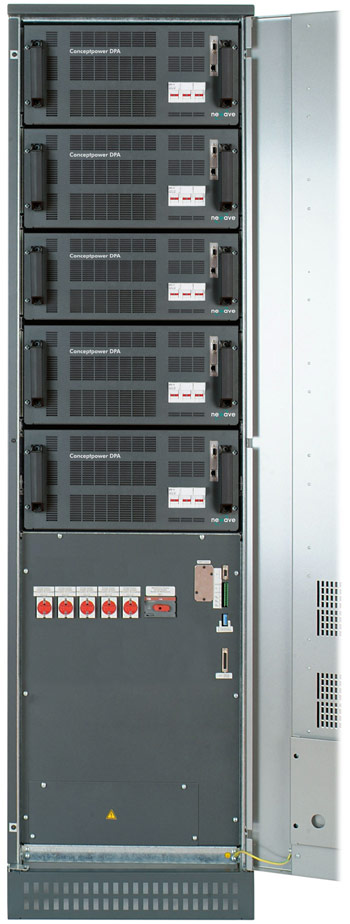

MD–модуль MX-модуль	CLASSIC DPA-25 ИБП + батареи	TRIPLE DPA-75 ИБП + батареи	UPGRADE DPA-125 ИБП

Особенности ИБП серии Conceptpower DPA

— Интеллектуальные, независимые модули
— Малое время восстановления системы
— Полная совместимость с нагрузкой
— Высокая удельная мощность. Небольшие габариты, вес и занимаемая площадь
— Входной коэффициент мощности 0,99;
— Коэффициент нелинейных искажений входного тока <3%
— Высокий КПД 95.5%
— Бестрансформаторная технология. Топология on-line двойного преобразования
— Параллельная работа модулей и шкафов

Опции

— Кабель для параллельной работы шкафов
— Удаленный мониторинг (ПО Newavewatch), модем/Ethernet или модем/GSM
— Температурный датчик
— Внешний батарейный шкаф

Технические характеристики серии ИБП Conceptpower DPA

Conceptpower DPA MD - Шкафы	CLASSIC DPA-25 ИБП + батареи	TRIPLE DPA-75 ИБП + батареи	UPGRADE DPA-125 ИБП	CBAT DPA-120 шкаф батарей
Максимальная конфигурация MD модулей и наличие батарей	1 модуль 200х7 А∙ч батарей	1, 2, 3 модуля 180х7 А∙ч батарей	1, 2, 3, 4, 5 модулей	Только батареи 120х26 А∙ч
Вых. мощность (возможные конфигурации), кВА/кВт	10/8, 15/12, 20/16, 25/20	10/8, 15/12, 20/16, 25/20	50/40, 75/60, 100/80, 125/100	—
Габариты, ШхВхГ, мм	550 х 1650 х 780	550 х 1975 х 780	550 х 1975 х 780	730 х 1975 х 800
Максимальный вес с модулями и без батарей, кг	215	323	346	290 (без батарей)

Conceptpower DPA MX - Шкафы	CLASSIC DPA-50 ИБП + батареи	TRIPLE DPA-150 ИБП + батареи	UPGRADE DPA-250 ИБП	CBAT DPA-200 шкаф батарей
Максимальная конфигурация MX модулей и наличие батарей	1 модуль 280х7 А∙ч батарей	1, 2, 3 модуля 240х7 А∙ч батарей	1, 2, 3, 4, 5 модулей	Только батареи 200х26 А∙ч
Вых. мощность (возможные конфигурации), кВА/кВт	30/24, 40/32, 50/40	90/72, 120/96, 150/120	150/120, 200/160, 250/200	—
Габариты, ШхВхГ, мм	730 х 1650 х 800	730 х 1975 х 800	730 х 1975 х 800	1200 х 1975 х 800
Максимальный вес с модулями и без батарей, кг	318	407	485	410 (без батарей)

Conceptpower DPA MD – модули, MX - модули	MD – модуль				MX – модуль
	DPA 10	DPA 15	DPA 20	DPA 25	DPA 30	DPA 40	DPA 50
Вых. мощность, кВА/кВт	10/8	15/12	20/16	25/20	30/24	40/32	45/40 (50/40)
Топология	On-line, двойное преобразование, VFI-SS-111
КПД, %, при нагрузке 100/75/50/25%	96 / 95,5 / 95 / 94
КПД, %, в эконом. режиме	98
Вход
Входное напряжение, В	3x380/220 В или 3x400/230 В или 3x415/240 В
Диапазон входного напряжения, %	Нагрузка <100% (-23%,+15%), <80% (-30%,+15%), <60% (-40%,+15%)
Входная частота, Гц	35–70 Гц
Входной коэф. мощности	0,99
Входной КНИ тока (THDI), %	< 3%
Выход
Выходное напряжение, В	3x380/220 В или 3x400/230 В или 3x415/240 В
Нестабильность вых. напряжения, %, не более	± 1% (линейная нагрузка); ± 4% (динамическая нагрузка сброс, наброс 0-100%, 100-0%)
КНИ выходного напряжения, %	< 1,5% (линейная нагрузка); < 2% (нелинейная нагрузка)
Выходная частота, Гц	50/60 Гц
Нестабильность вых. частоты, %(Hz)	± 0,1% (собственная частота, кварцевый генератор); ± 4% (синхронизация с сетью)
Крест-фактор	3:1
Перегрузочная способность, %	125% / 10 мин., 150% / 60 сек
Коммуникация
Коммуникационные интерфейсы	ЖК-дисплей, 2 х RS-232, USB, 2 х Порт — открытый коллектор (сухие контакты)
Коммуникационные интерфейсы, опционно	± 1% (линейная нагрузка); SNMP Плата/адаптер, модем/Ethernet или модем/GSM
Окружающая среда
Окружающая рабочая температура, °С	0…+40 °С для батарей рекомендуется +20…+25 °С
Температура хранения, °С	-25…+70 °С
Рабочая высота над уровнем моря, м	до 1000 без снижения мощности, 3000 максимум
Стандарты
Исполнение корпуса	IP 20
Безопасность	IEC/EN 62040-1-1; IEC/EN 60950-1
ЭМС	IEC /EN 62040-2 class A; IEC / EN 61000-6-2 ; IEC / EN 61000-4
Габариты и вес
Максимальный вес, кг	28,5	31	33	35	44	53	56
Габариты, ШхВхГ, мм	483 х 225 х 700				663 х 225 х 720
Габариты и вес
Максимальный зарядный ток, А	6 А (10 А — опция)				10 А (15 А — опция)
Число батарей 12 В подключаемых к модулю, шт (последовательно)	30–50	30–50	30–50	40–50	40–50	40–50	40–50
Conceptpower DPA MD – модули, MX - модули	DPA 10	DPA 15	DPA 20	DPA 25	DPA 30	DPA 40	DPA 50
	MD – модуль				MX – модуль
